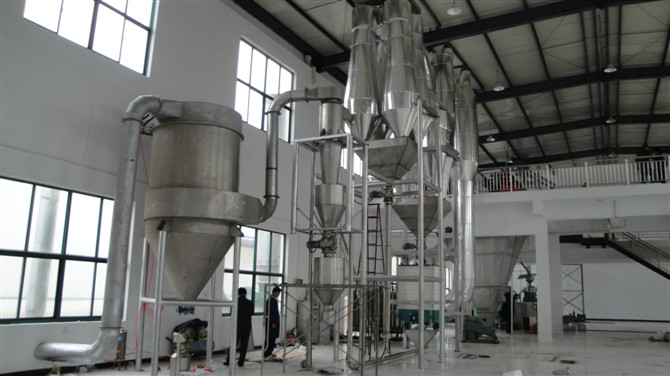

濕料由加料器加入直立管，空氣經鼓風機鼓入翅片加熱器，

加熱到一定溫度后吹入直立管，在管內的速度決定于濕顆粒的大小和密度，一般大于顆粒的沉降速度（約為10~20米/秒）。已干燥的顆粒被強烈氣流帶出，送到兩個并聯的旋風分離器分離出來，經螺旋輸送器送出，尾氣則經袋式過濾器放空。由于停留時間短，對某些產品往往須采用二級或多級串聯流程。





旋風氣流干燥器

旋風氣流干燥器的一種。熱氣流夾帶被干燥的物料顆粒以切線方向進入旋風干燥器內，沿熱壁產生旋轉運動，使物料顆粒處于懸浮旋轉運動狀態而進行干燥。器壁根據需要可設蒸汽夾套。干燥過程大為強化。此外，由于顆粒與器壁撞擊而有所粉碎，氣固相的接觸面積增大，也強化了干燥過程。對于憎水性強、不怕粉碎的熱敏性散粒狀物料特別適用。但對含水量高、黏性大、熔點低、易升華爆炸、易產生靜電效應的物料還不適用。





脈沖氣流干燥器

脈沖氣流干燥器是氣流干燥器的一種。干燥操作時，采用管徑交替縮小或擴大，使氣流和顆粒作不等速流動，氣流和顆粒間的相對速度與傳熱面積都較大，從而強化傳熱傳質速率。此外，在擴大管中氣流速度大大下降，也就相應地增加干燥時間。
